Вертикальная валковая мельница

Вертикальная валковая мельница

Размер подачи ≤20 мм
Производительность 10-110 т/ч

ПРЕМЬЕРА ПРОДУКТА

Вертикальная валковая мельница — это энергосберегающее мельничное оборудование, сочетающее в себе отработанную технологию вертикального измельчения, успешный зарубежный опыт и технологические инновации и модернизацию нашей компании. Он объединяет дробление, сушку, измельчение, сортировку и транспортировку и может широко использоваться в цементной, электроэнергетической, металлургической, химической, нерудной и других отраслях промышленности и фокусируется на трех основных областях неметаллических руд, пылевидного угля и шлак.

Вертикальная валковая мельница, объединяющая функции сверхтонкого измельчения, сортировки и транспортировки порошка, стала лучшим выбором в отрасли сверхтонкого измельчения порошка.



ZLM130K(M), ZLM150K(M), ZLM170K(M), ZLM190K(M), ZLM220K(M)

Самая продаваемая модель машины

Он может раздавить более 100 видов горных пород. Обычный размер разряда...

Функции

Менее комплексные инвестиции

Вертикальная валковая мельница объединяет дробление, сушку, измельчение, сепарацию и транспортировку. Структура проста, а макет компактен. Его рабочая площадь составляет около 50% площади шаровой мельницы. Мельницу LM также можно установить на открытом воздухе, что значительно снижает инвестиционные затраты.

Комплексная оптимизация, снижение эксплуатационных расходов

С точки зрения эффективности измельчения, сушки порошка, истирания уязвимых частей и обслуживания & замена запасных частей, вертикальная валковая мельница обеспечивает более низкое энергопотребление, более высокую производительность сушки, а также более низкий износ и более легкую проверку основных частей, что значительно снижает эксплуатационные расходы.

Короткое время помола & Низкое содержание железа

Материалы задерживаются в мельнице на короткое время, что позволяет сократить повторный помол и позволяет легко определять и контролировать размер зерен и химический состав продукта. Кроме того, шлифовальный валик и жернов не соприкасаются напрямую. Содержание железа в продукте очень низкое, а железо, образующееся в результате механического износа, легко удаляется, что эффективно гарантирует белизну и чистоту материала.

Экологичность и эффективность Больше автоматизации

Вертикальная валковая мельница работает стабильно и имеет небольшую вибрацию, поэтому шум невелик. Система герметично герметична и работает под отрицательным давлением, поэтому пыль не высыпается, а окружающая среда может содержаться в чистоте с гораздо более высоким стандартом выбросов, чем международный стандарт. Мельница LM также оснащена системой автоматического управления экспертного уровня, которая может осуществлять свободное переключение между дистанционным управлением и местным управлением. Операции просты и экономят труд.

Цифровая обработка, более высокая точность

Существуют десятки линеек станков с числовым программным управлением. Такие операции, как резка стальных листов, гибка, строгание, фрезерование и напыление краски, управляются числовым программным обеспечением. Точность обработки высока, особенно для основных деталей.

Достаточное количество запасных частей, бесперебойная работа

Компания SPOM, занимающаяся производством и продажей, берет на себя ответственность за каждую произведенную нами машину. Мы можем предложить клиентам технические услуги по продуктам и оригинальным запасным частям, чтобы обеспечить бесперебойную работу.

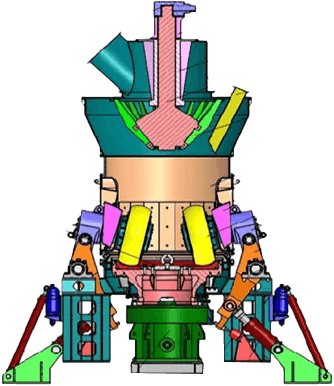

ПРИНЦИП РАБОТЫ

Размольная тарелка вращается под действием главного двигателя вертикальной вальцовой мельницы и редуктора. Тем временем горячий ветер поступает в вертикальную мельницу. После того, как сырье попадает на центр помольной тарелки, оно перемещается к краю помольной тарелки под действием центробежной силы. Проходя через зону измельчения между валком и шлифовальной пластиной, крупные материалы разбиваются непосредственно под давлением валка, в то время как мелкие материалы образуют слой, в котором материалы раздавливают друг друга. Измельченные материалы после измельчения продолжают двигаться к краю измельчающей пластины до тех пор, пока не будут унесены потоком воздуха на воздушном кольце. Поскольку грубые материалы, которые нельзя убрать, попадут на шлифовальную тарелку для повторного измельчения. При прохождении верхнего сепаратора материалы в воздушном потоке будут разделены лопастями ротора на две части, то есть крупные частицы и мелкие порошки. Крупные частицы будут отправлены обратно для повторного измельчения, в то время как квалифицированные мелкие порошки поступают в сборник порошка с потоком воздуха в виде готовых продуктов. Для различных материалов, таких как железный блок в материалах, когда они перемещаются к краю измельчающей пластины, из-за их более тяжелого веса они падают в нижнюю полость мельницы, а затем отправляются в разгрузочное отверстие с помощью скребка, установленного в нижней части мельницы. пластину и, наконец, выгрузить из мельницы.

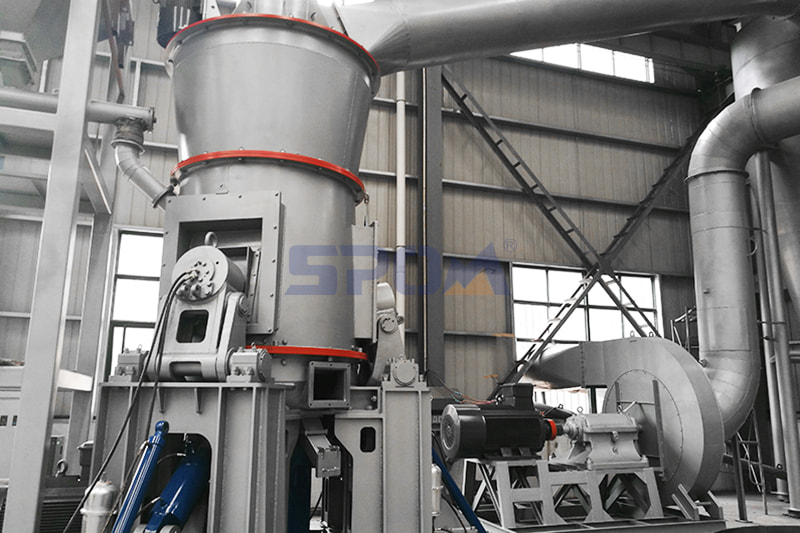

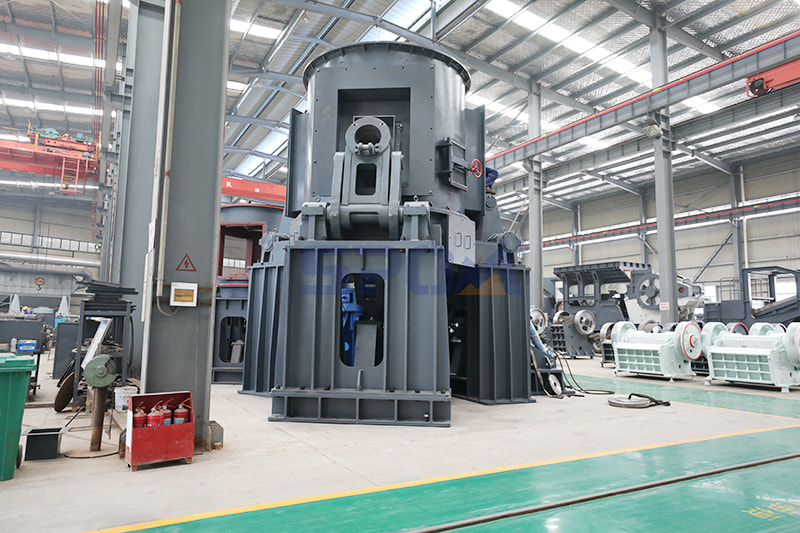

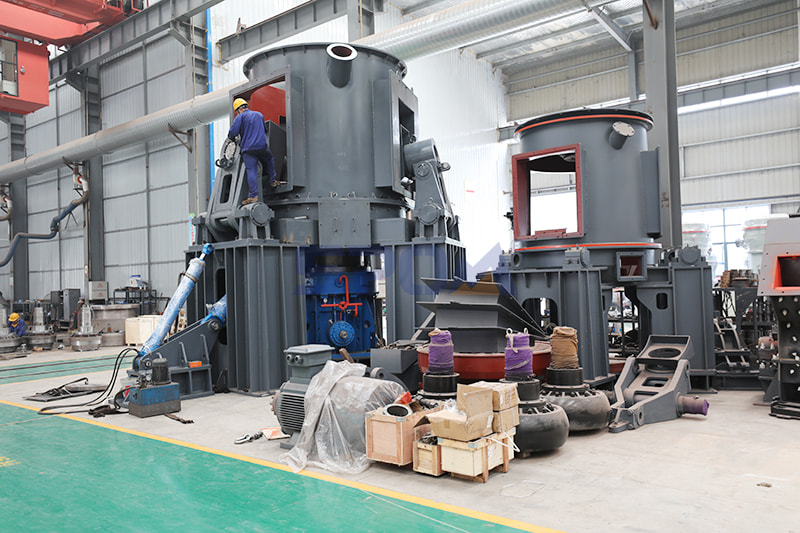

Фотографии продукта

технические характеристики

Таблица конфигурации параметров вертикальной валковой мельницы (шахтная мельница)
Модель ZLM130K ZLM150K ZLM170K ZLM190K ZLM220K
Шлифовальные ролики (шт.) 2 2 2 2 2
Диаметр ролика(mm) 1100 1300 1400 1500 1700
Диаметр поворотного стола(mm) 1300 1500 1700 1900 2200
Скорость хоста(r/min) 43 39.5 36.5 33.5 31.5
Теоретическая способность обработки (т/ч) 10~30 13~40 18~57 23~72 36~110
Готовая тонкость μm 170~45 170~45 170~45 170~45 170~45
сетка 80~325 80~325 80~325 80~325 80~325
Готовая влага ≤1% ≤1% ≤1% ≤1% ≤1%
Размер частиц шлифовального материала D80(mm) <10 <10 <10 <10 <10
Максимальный размер измельчаемого материала(mm) <38 <40 <42 <45 <50
Оптимальная влажность измельчаемого материала <4% <4% <4% <4% <4%
Влажность измельченного материала должна быть высушена 4~15% 4~15% 4~15% 4~15% 4~15%
Температура воздуха при фрезеровании (℃) <350 <350 <350 <350 <350
Температура воздуха на выходе (℃) 70~95 70~95 70~95 70~95 70~95
Мощность двигателя главного двигателя (кВт) 200 280 400 500 800
Мощность анализатора (двигатель с частотной модуляцией) (кВт) 30 37 55 75 110
Мощность двигателя вентилятора (кВт) 250 315 450 560 710
Габаритные размеры Длинная(mm) 5520 6550 7170 7580 8080
Ширина(mm) 2500 3070 3460 3820 6700
Высота(mm) 7060 7560 8300 8960 9020

Таблица конфигурации параметров вертикальной валковой мельницы (угольная мельница)
Модель ZLM130M ZLM150M ZLM170M ZLM190M ZLM220M
Шлифовальные ролики (шт.) 2 2 2 2 2
Диаметр ролика(mm) 1100 1300 1400 1500 1700
Диаметр поворотного стола(mm) 1300 1500 1700 1900 2200
Скорость хоста(r/min) 49 43 38.6 34.8 32.6
Теоретическая способность обработки (т/ч) 10~15 16-22 20-28 26-35 35-50
Угольная крупность (R0.08) 5-20% 5-20% 5-20% 5-20% 5-20%
пылеугольная влага <1% <1% <1% <1% <1%
Размер частиц шлифовального материала D80(mm) <10 <10 <10 <10 <10
Максимальный размер измельчаемого материала(mm) <38 <40 <42 <45 <50
Поступающая влажность материала <15% <15% <15% <15% <15%
Milling air temperature(℃) <350 <350 <350 <350 <350
Outgoing air temperature(℃) 75~95 75~95 75~95 75~95 75~95
Индекс измельчаемости сырого угля Hastelloy >55 >55 >55 >55 >55
Мощность двигателя главного двигателя (кВт) 185 250 315 400 500
Мощность анализатора (двигатель с частотной модуляцией) (кВт) 30 37 55 75 110
Мощность двигателя вентилятора (кВт) 250 315 450 560 710
Габаритные размеры Длинная(mm) 5520 6550 7170 7580 8080
Ширина(mm) 2500 3070 3460 3820 4660
Высота(mm) 7060 7560 8300 8960 9020
